“光儲充”一體化系統是指由分布式光伏、用電電荷、配電設施、監控和保護裝置組成的小型自我供電系統，也可稱為微電網。一直以來，電動汽車充電站都面臨土地資源不足或電網接入的問題。而“光儲充”一體化系統的出現，不僅解決了有限的土地及電力容量資源里配電網的問題，還能通過能量存儲和優化配置實現本地能源生產與用電負荷基本平衡?！肮鈨?chǔ)充”一體化系統，主要由光（光伏發電系統）、儲（儲能設備）、充（充電站）三大部分組成。

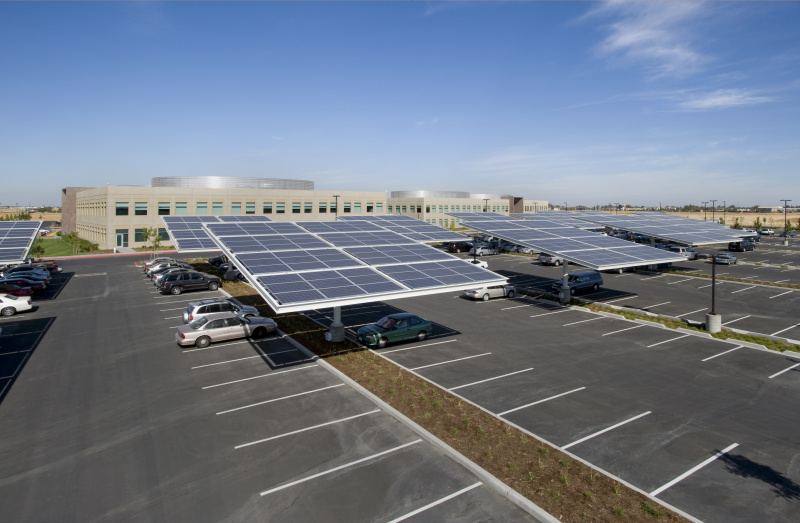

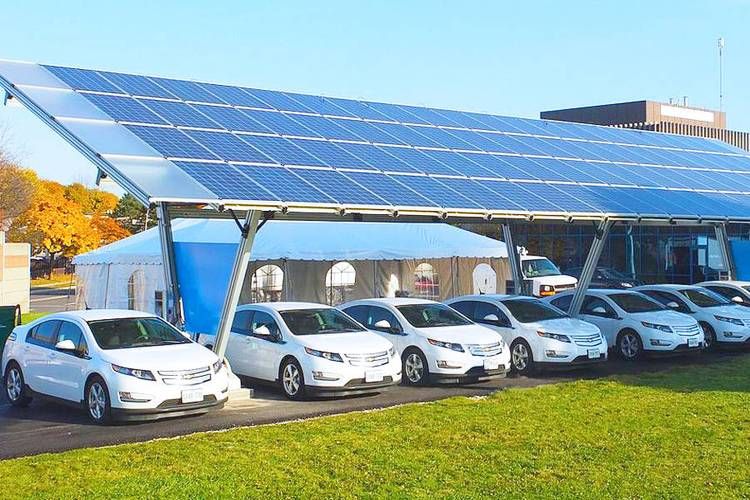

光伏發電系統：在有限的土地資源下建設光儲充一體化電站，采用附近屋頂光伏和停車場雨棚光伏。多個光伏組件匯合接到光伏直流匯流箱，經光伏逆變器接入電網，并離網光伏發電系統、離網光伏發電系統有效地解決了太陽能光伏組件的發電、放電、供電以及能量在傳輸過程中的轉化問題，保障整個系統發電的可靠、高效、安全性，使電站發電得以穩定運行。

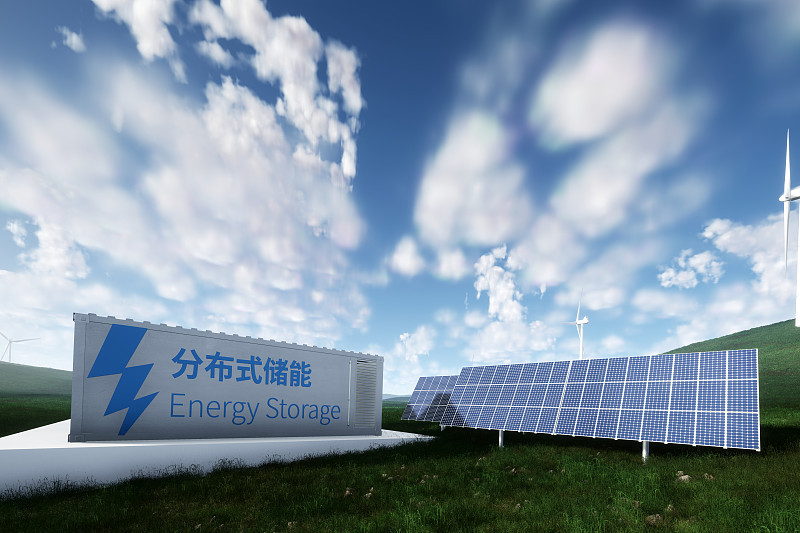

儲能設備：儲充系統的儲能單元一般采用集成了儲能電池、PCS、能量管理系統、消防溫控等單元的一體化集裝箱設計方案。占地面積小，集中化程度高，便于系統控制和維護保養。

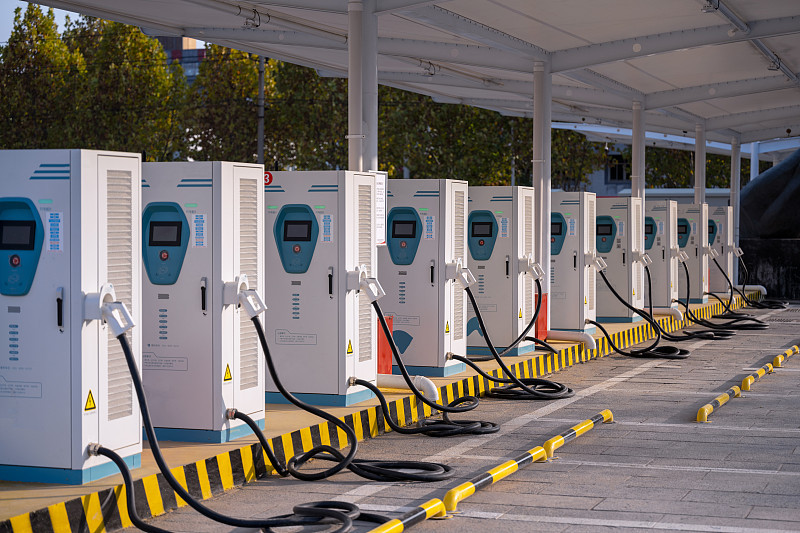

充電樁：充電樁通過掃碼充電的方式與用戶交互，充電樁系統包含智能監控和智能計量。充電樁智能控制器對充電樁具備測量、控制與保護功能，如運行狀態檢測、故障狀態檢測以及充放電過程的聯動控制等；交流輸出配置交流智能電能表，進行交流充電計量，具備完善的通信功能，可將計量信息通過RS485分別上傳給充電智能控制器和網絡運營平臺。

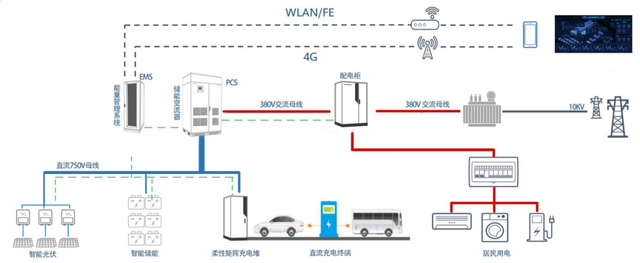

光儲充一體化電站直流母線解決方案架構和特點

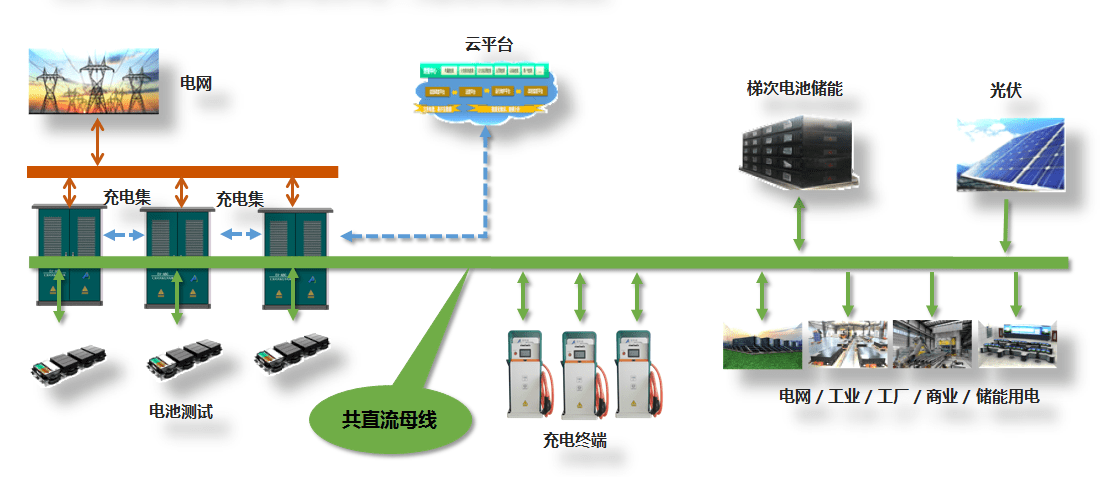

直流微網采用直流母線的耦合技術，減少交直流變換損耗，提高光伏自發自用率，平滑符合曲線，提高電網的友好型。光伏 - 儲能 - 充電樁的功率配置靈活，滿足客戶定制化需求，充分利用光伏發電，增加投資收益率，做到微網系統的功率平衡。

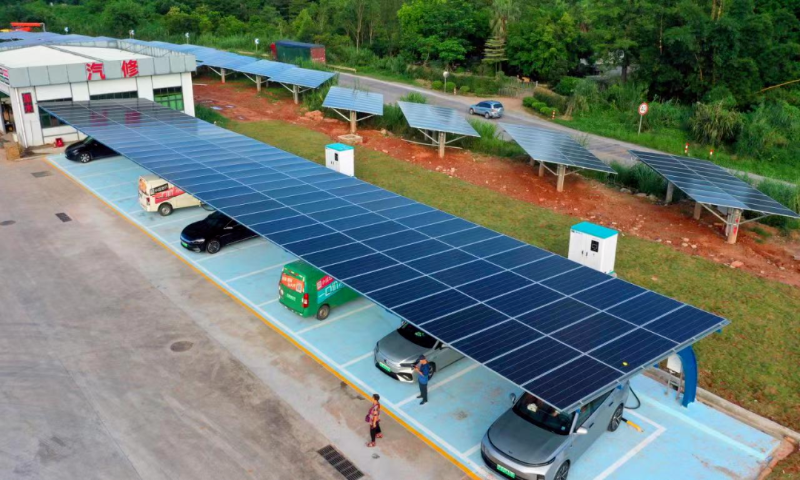

案例圖：
